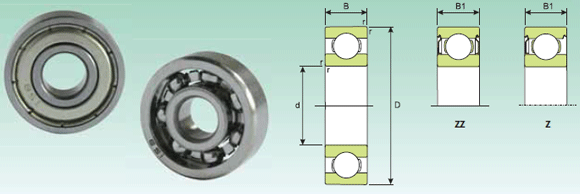

I cuscinetti radiali ad una corona di sfere, essendo strutturalmente semplici e non scomponibili, non presentano specifiche esigenze di manutenzione, inoltre, si presentano resistenti e particolarmente adatti per prestazioni a velocità elevate, risultando per questo motivo affidabili e versatili nelle loro possibili applicazioni meccaniche.
I cuscinetti radiali ad una corona di sfere prodotti dalla ISB®, essendo caratterizzati da gole profonde e da un’elevata osculazione, ovvero da un alto quoziente tra il raggio della pista di rotolamento e il diametro delle sfere, possono resistere, oltre che ai carichi radiali, anche alle sollecitazioni assiali in entrambi i sensi.
Questa serie non prevede guarnizioni e la lubrificazione può essere in grasso o olio. Serie senza schermatura.
| Sigla | |
| 681 | |
| MR31 | |
| 691 | |
| MR41X | |
| 681X | |
| 691X | |
| 601X | |
| 682 | |
| MR52 | |
| 692 | |
| MR62 | |
| MR72 | |
| 602 | |
| 682X | |
| 692X | |
| MR82X | |
| 602X | |
| MR63 | |
| 683 | |
| MR83 | |
| 693 | |
| ME93 | |
| 603 | |
| 633 | |
| MR74 | |
| MR84 | |
| 684 | |
| MR104 | |
| 694 | |
| 604 | |
| MR85 | |
| MR95 | |
| MR105 | |
| 685 | |
| 695 | |
| 605 | |
| MR106 | |
| MR126 | |
| 686 | |
| 696 | |
| 606 | |
| 636 | |
| MR117 | |
| MR137 | |
| 687 | |
| 697 | |
| MR128 | |
| MR148 | |
| 688 | |
| 698 | |
| 628 | |
| 638 | |
| 689 | |
| 699 | |
| 609 | |
| 629 | |
| 61700 | |
| 613800 | |
| 61701 | |
| 613801 | |
| 61702 | |
| 613802 | |
| 61703 | |
| 613803 | |
| 61704 | |
| 61705 | |
| 61706 | |
| 61707 | |
| 61708 | |
| 61709 |
| d (mm) | D (mm) | B (mm) | C din (KN) | C0 stat (KN) | Vel. grasso (g/min) | Peso (Kg) |
| 1 | 3 | 1 | 0.075 | 0.025 | - | |
| 1 | 3 | 1.5 | 0.075 | 0.025 | - | |
| 1 | 4 | 1.6 | 0.075 | 0.025 | - | |
| 1.2 | 4 | 1.8 | 0.085 | 0.03 | - | |
| 1.5 | 4 | 1.2 | 0.085 | 0.03 | - | |
| 1.5 | 5 | 2 | 0.13 | 0.045 | - | |
| 1.5 | 6 | 2.5 | 0.25 | 000 | - | |
| 2 | 5 | 1.5 | 0.13 | 0.045 | - | |
| 2 | 5 | 2 | 0.13 | 0.045 | - | |
| 2 | 6 | 2.3 | 0.25 | 000 | - | |
| 2 | 6 | 2.5 | 0.25 | 000 | - | |
| 2 | 7 | 2.5 | 000 | 0.15 | - | |
| 2 | 7 | 2.8 | 000 | 0.15 | - | |
| 2.5 | 6 | 1.8 | 0.16 | 0.06 | - | |
| 2.5 | 7 | 2.5 | 000 | 0.15 | - | |
| 2.5 | 8 | 2.5 | 0.43 | 0.19 | - | |
| 2.5 | 8 | 2.8 | 0.43 | 0.19 | - | |
| 3 | 6 | 2 | 0.16 | 0.06 | - | |
| 3 | 7 | 2 | 0.24 | 000 | - | |
| 3 | 8 | 2.5 | 0.43 | 0.19 | - | |
| 3 | 8 | 3 | 0.43 | 0.19 | - | |
| 3 | 9 | 2.5 | 0.44 | 0.19 | - | |
| 3 | 9 | 3 | 0.44 | 0.19 | - | |
| 3 | 13 | 5 | 1.01 | 0.49 | - | |
| 4 | 7 | 2 | 0.16 | 0.06 | - | |
| 4 | 8 | 2 | 000 | 0.12 | - | |
| 4 | 9 | 2.5 | 0.49 | 0.22 | - | |
| 4 | 10 | 3 | 0.45 | 0.19 | - | |
| 4 | 11 | 4 | 0.55 | 0.25 | - | |
| 4 | 12 | 4 | 0.74 | 0.35 | - | |
| 5 | 8 | 2 | 0.21 | 000 | - | |
| 5 | 9 | 2.5 | 0.33 | 0.14 | - | |
| 5 | 10 | 3 | 0.33 | 0.14 | - | |
| 5 | 11 | 3 | 0.55 | 0.25 | - | |
| 5 | 13 | 4 | 0.83 | 000 | - | |
| 5 | 14 | 5 | 1.02 | 0.49 | - | |
| 6 | 10 | 2.5 | 0.38 | 0.18 | - | |
| 6 | 12 | 3 | 0.55 | 0.25 | - | |
| 6 | 13 | 3.5 | 0.83 | 000 | - | |
| 6 | 15 | 5 | 1.03 | 0.49 | - | |
| 6 | 17 | 6 | 1.53 | 0.75 | - | |
| 6 | 22 | 7 | 2.56 | 1.38 | - | |
| 7 | 11 | 2.5 | 0.35 | 0.16 | - | |
| 7 | 13 | 3 | 0.42 | 0.21 | - | |
| 7 | 14 | 3.5 | 0.91 | 0.45 | - | |
| 7 | 17 | 5 | 1.24 | 0.64 | - | |
| 8 | 12 | 2.5 | 0.42 | 0.21 | - | |
| 8 | 14 | 3.5 | 0.63 | 0.31 | - | |
| 8 | 16 | 4 | 0.97 | 001 | - | |
| 8 | 19 | 6 | 1.73 | 0.88 | - | |
| 8 | 24 | 8 | 2.58 | 1.38 | - | |
| 8 | 28 | 9 | 3.54 | 1.99 | - | |
| 9 | 17 | 4 | 1.03 | 0.55 | - | |
| 9 | 20 | 6 | 1.92 | 1.01 | - | |
| 9 | 24 | 7 | 003 | 1.38 | - | |
| 9 | 26 | 8 | 3.54 | 1.99 | - | |
| 10 | 15 | 3 | 66 | 34 | 36000 | |
| 10 | 19 | 7 | 133 | 56 | 34000 | |
| 12 | 18 | 4 | 72 | 41 | 31000 | |
| 12 | 21 | 7 | 149 | 68 | 30500 | |
| 15 | 21 | 4 | 81 | 44 | 27000 | |
| 15 | 24 | 7 | 162 | 79 | 26000 | |
| 17 | 23 | 4 | 80 | 50 | 25000 | |
| 17 | 26 | 7 | 175 | 90 | 24000 | |
| 20 | 27 | 4 | 84 | 57 | 21000 | |
| 25 | 32 | 4 | 90 | 66 | 19000 | |
| 30 | 37 | 4 | 95 | 76 | 17000 | |
| 35 | 44 | 5 | 155 | 130 | 14000 | |
| 40 | 50 | 6 | 207 | 177 | 13000 | |
| 45 | 55 | 6 | 213 | 192 | 12000 |
