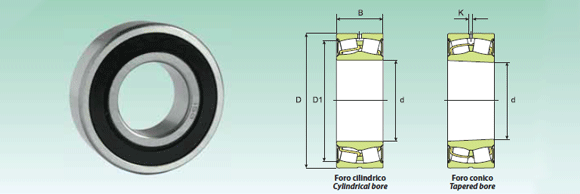

I cuscinetti ISB® orientabili a rulli hanno due corone di rulli che ruotano in un’unica pista di forma sferica ricavata nell’anello esterno. Le corrispondenti due piste dell’anello interno sono inclinate rispetto all’asse del cuscinetto. Sono orientabili ed insensibili ai disassamenti di modesta entità dell’albero rispetto all’alloggiamento o all’inflessione dello stesso. Sopportano carichi radiali e assiali in entrambi i sensi. Questa serie non ha schermature. Suffissi:
| Sigla | |
| 22208-2RSK | |
| 22209-2RSK | |
| 22210-2RSK | |
| 22211-2RSK | |
| 22212-2RSK | |
| 22213-2RSK | |
| 22214-2RSK | |
| 22215-2RSK | |
| 22216-2RSK | |
| 22217-2RSK | |
| 22218-2RSK |
| d (mm) | D (mm) | B (mm) | K (mm) | C din (KN) | C0 stat (KN) | Vel. grasso (g/min) | Peso (Kg) |
| 40 | 80 | 28 | 3 | 94.57 | 88.2 | 1870 | 0.57 |
| 45 | 85 | 28 | 3 | 99.96 | 96.04 | 1700 | 0.66 |
| 50 | 90 | 28 | 3 | 101.92 | 105.84 | 1615 | 0.7 |
| 55 | 100 | 31 | 3 | 122.5 | 124.46 | 1445 | 1 |
| 60 | 110 | 34 | 3 | 152.88 | 162.68 | 1360 | 1.3 |
| 65 | 120 | 38 | 3 | 189.14 | 211.68 | 1275 | 1.6 |
| 70 | 125 | 38 | 3 | 203.84 | 223.44 | 1190 | 1.8 |
| 75 | 130 | 38 | 3 | 207.76 | 235.2 | 1105 | 2.1 |
| 80 | 140 | 40 | 3 | 231.28 | 264.6 | 1020 | 2.4 |
| 85 | 150 | 44 | 3 | 279.3 | 318.5 | 935 | 3 |
| 90 | 160 | 48 | 3 | 318.5 | 367.5 | 850 | 3.7 |
| Descr. Agg. |
Descr. Agg. |
Quant | Ordina | |
