Orientabili a sfere Con bussola di trazione

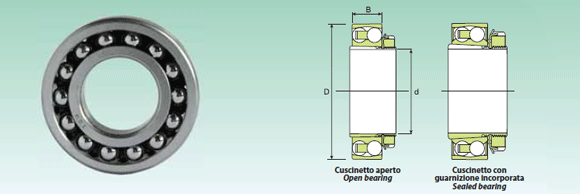

Il cuscinetto ISB® orientabile a sfere è composto da due corone di sfere e una pista sferica unica sull’anello esterno. Questo tipo di costruzione fa sì che il cuscinetto sia orientabile, non soffra di alcun tipo di problema di disallineamento. vengono fissati ad un albero tramite le bussole di trazione in dotazione a questa serie. Suffissi:

K Foro conico, conicità 1:12
M Gabbia massiccia in ottone, centrata sulle sfere
TN9 Gabbia stampata in poliammide 6.6 rinforzata con fibre di vetro centrata sulle sfere

Prodotti:

Sigla
1204 KTN9
1205 KTN9
2205 KTN9
2205-2RS KTN9
1305 KTN9
1206 KTN9
2206 KTN9
2206-2RS KTN9
1306 KTN9
2306 K
1207 KTN9
2207 KTN9
2207-2RS KTN9
1307 KTN9
2307 KTN9
1208 KTN9
2208 KTN9
2208-2RS KTN9
1308 KTN9
2308 KTN9
1209 KTN9
2209 KTN9
2209-2RS KTN9
1309 KTN9
2309 KTN9
1210 KTN9
2210 KTN9
2210-2RS KTN9
1310 KTN9
2310 K
1211 KTN9
2211 KTN9
2211-2RS KTN9
1311 KTN9
2311 K
1212 KTN9
2212 KTN9
2212-2RS KTN9
1312 KTN9
2312 K
1213 KTN9
2213 KTN9
2213-2RS KTN9
1313 KTN9
2313 K
1215 K
2215 KTN9
1315 K
2315 K
1216 K
2216 KTN9
1316 K
2316 K
1217 K
2217 K
1317 K
2317 K
1218 K
2218 K
1318 K
2318 K
1219 K
2219 K
1319 K
1220 K
2220 K
1320 K
2320 K
1222 K
2222 KM
1322 KM
1224 KM

d (mm)	D (mm)	B (mm)	B1 (KN)	C din (KN)	C0 stat (KN)	Vel. grasso (g/min)	Vel. Olio (g/min)	Peso (Kg)	Sigla anello
17	47	14	24	12	3	15300	18000	0.16	H 204
20	52	15	26	14	4	13770	16200	0.21	H 205
20	52	18	29	17	4	13770	16200	0.23	H 305
20	52	18	29	14	4	8550	-	0.23	H 305
20	62	17	29	19	5	11475	13500	0.33	H 305
25	62	16	27	15	5	11475	13500	0.32	H 206
25	62	20	31	23	7	11475	13500	0.36	H 306
25	62	20	31	15	5	7125	-	0.36	H 306
25	72	19	27	22	7	9945	11700	0.49	H 306
25	72	27	38	31	9	9945	11700	0.61	H 2306
30	72	17	29	19	6	9945	11700	0.44	H 207
30	72	23	35	30	9	9180	10800	0.54	H 307
30	72	23	35	19	6	5985	-	0.55	H 307
30	80	21	35	26	8	8415	9900	0.65	H 307
30	80	31	43	39	11	9180	10800	0.84	H 2307
35	80	18	31	20	7	8415	9900	0.58	H 208
35	80	23	36	31	10	8415	9900	0.58	H 308
35	80	23	36	20	7	5320	-	0.67	H 308
35	90	23	36	33	11	7268	8550	0.85	H 308
35	90	33	46	53	16	7650	9000	1.1	H 2308
40	85	19	33	22	8	8415	9900	0.68	H 209
40	85	23	39	32	10	7650	9000	0.78	H 309
40	85	23	39	22	8	5035		1.2	H 309
40	100	25	39	38	13	6503	7650	1.2	H 309
40	100	36	50	62	19	6885	8100	1.4	H 2309
45	90	20	35	26	9	7650	9000	0.77	H 210
45	90	23	42	33	11	7268	8550	0.87	H 310
45	90	23	42	22	8	4560	-	0.84	H 310
45	110	27	42	43	14	6120	7200	1.45	H 310
45	110	40	55	62	20	7268	8550	1.9	H 2310
50	100	21	37	27	10	6885	8100	0.99	H 211
50	100	25	45	38	13	6503	7650	1.15	H 311
50	100	25	45	27	10	4085	-	1.1	H 311
50	120	29	45	50	18	5738	6750	1.9	H 311
50	120	43	59	75	24	5738	6750	2.4	H 2311
55	110	22	38	31	12	6503	7650	1.2	H 212
55	110	28	47	48	17	6120	7200	1.4	H 312
55	110	28	47	31	12	3610	-	1.4	H 312
55	130	31	47	57	22	4820	5670	2.15	H 312
55	130	46	62	85	28	5355	6300	2.95	H 2312
60	120	23	40	34	14	5355	6300	1.45	H 213
60	120	31	50	56	20	5355	6300	1.8	H 313
60	120	31	50	34	14	3420		1.75	H 313
60	140	33	50	64	25	4590	5400	2.85	H 313
60	140	48	65	94	32	4820	5670	3.6	H 2313
65	130	25	43	38	15	5126	6030	2	H 215
65	130	31	55	57	22	4820	5670	2.3	H 315
65	160	37	55	78	29	4284	5040	4.2	H 315
65	160	55	73	122	42	4284	5040	5.55	H 2315
70	140	26	46	39	17	4590	5400	2.4	H 216
70	140	33	59	64	25	4590	5400	2.85	H 316
70	170	39	59	87	33	4055	4770	5	H 316
70	170	58	78	132	48	4055	4770	7.1	H 2316
75	150	28	50	48	20	4284	5040	2.95	H 217
75	150	36	63	57	23	4284	5040	3.3	H 317
75	180	41	63	96	37	3672	4320	6	H 317
75	180	60	82	137	50	3672	4320	8.15	H 2317
80	160	30	52	56	23	4055	4770	3.5	H 218
80	160	40	65	69	28	4055	4770	5.5	H 318
80	190	43	65	115	43	3443	4050	6.9	H 318
80	190	64	86	150	56	3443	4050	9.8	H 2318
85	170	32	55	62	27	3825	4500	4.25	H 219
85	170	43	68	82	34	3825	4500	5.3	H 319
85	200	45	68	130	50	3290	3870	7.9	H 319
90	180	34	58	68	29	3672	4320	5	H 220
90	180	46	71	96	40	3672	4320	6.4	H 320
90	215	47	71	140	56	3060	3600	9.65	H 320
90	215	73	97	186	78	3060	3600	14	H 2320
100	200	38	63	87	38	3290	3870	6.8	H 222
100	200	53	77	122	51	3290	3870	8.85	H 322
100	240	50	77	160	71	2754	3240	13.5	H 322
110	215	42	72	117	52	3060	3600	8.3	H 3024
