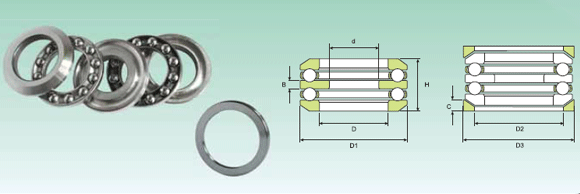

Assiali a un giro di sfere A doppio effetto, profilo sferico

Questi cuscinetti possono reggere carichi assiali inentrambi i sensi, e pertanto sono vincolati all’albero assialmente. Non possono sopportare carichi radiali. Essi sonocostituiti da una ralla per albero, due ralle di alloggiamento,e due gruppi di gabbie con sfere. Sono inoltrescomponibili e facili da smontare/montare.

I cuscinetti ISB® assiali a sfere a doppio effetto puòcompensare disallineamenti assiali mediante l’utilizzo dipiastre orientabili non fornite assieme al cuscinetto.

Le ralle per l’alloggiamento e i gruppi gabbia-sfera sono gli stessi utilizzati per i cuscinetti a semplice effetto.

Prodotti:

Sigla
54306
54207
54208
54307
54308
54209
54309
54409
54310
54410
54211
54312
54316
54416 M
54317
54420 M

d (mm)	D (mm)	H1 (mm)	D1 (mm)	D2 (mm)	D3 (mm)	H (mm)	B (mm)	C (mm)	C din (KN)	C0 stat (KN)	Vel. grasso (g/min)	Vel. Olio (g/min)	Peso (Kg)	Sigla anello
25	60	46	32	45	62	41.3	9	7	36.946	69.58	3816	4770	0.58	U 306
30	62	42	37	48	65	37.73	8	7	34.398	72.03	4032	5040	0.53	U 207
30	68	44	42	55	72	38.6	9	7	45.864	103.88	3816	4770	0.63	U 208
30	68	52	37	52	72	47.19	10	7.5	48.412	94.57	3240	4050	0.85	U 307
30	78	59	42	60	82	54.1	12	8.5	60.564	119.56	3096	3870	1.17	U 308
35	73	45	47	60	78	39.6	9	7.5	38.22	84.77	3600	4500	0.78	U 209
35	85	62	47	65	90	56.2	12	10	74.578	152.88	2880	3600	1.6	U 309
35	100	86	47	72	105	78.9	17	12.5	127.4	259.7	2160	2700	3	U 409
40	95	70	52	72	100	64.7	14	11	86.632	186.2	2592	3240	2.3	U 310
40	100	92	52	80	115	83.2	18	14	155.82	333.2	2016	2520	4.45	U 410
45	90	55	57	72	95	49.6	10	9	60.564	143.08	2880	3600	1.3	U 211
50	110	78	62	85	115	70.7	15	11.5	98.98	219.52	2160	2700	2.9	U 312
65	140	95	82	110	145	86.1	18	18	155.82	382.2	1728	2160	0.57	U 316
65	170	140	83	125	175	128.5	27	22	264.6	656.6	1224	1530	1.4	U 416
70	150	105	88	115	155	95.2	19	17.5	186.2	455.7	1584	1980	7.95	U 317
80	210	176	103	155	220	159.9	33	27	363.58	1038.8	1008	1260	29	U 420

Descr. Agg.	Descr. Agg.	Quant	Ordina

Nessun prodotto selezionato
